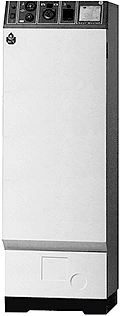

Котел Heat Master
60N
Стальной
двухконтурный водогрейный котел. Контур горячего водоснабжения выполнен по
принципу «бак в баке». Бак для санитарной горячей воды из нержавеющей стали.
Контур отопления оснащен встроенным расширительным баком 8 л,
предохранительным клапаном 3 бар, насосом для ускорения рециркуляции
теплоносителя внутри котла.
Котел предназначен для работы с одноступенчатыми наддувными горелками на газе
или жидком топливе.
Термостат максимальной температуры котловой воды отрегулирован на 90°С,
термостат минимальной температуры котловой воды настраивается в пределах
60-90°С. На панели управления смонтированы: термоманометр котловой воды,
сетевой выключатель, оптимизатор, устанавливающий периоды времени на нагрев
санитарной воды летом. Термостат защиты от перегрева срабатывает при 103°С.
Встроенное реле минимального давления на 0,5 бар защищает котел от включения
при недостаточном давлении в системе отопления.
Назначение: многоквартирные дома и промышленные объекты. Возможность
установки каскада котлов.
|
|
|
Модель
|
HM 60N
|
|
Вид топлива
|
жидкое топливо/газ
|
|
Теплопроизводительность, кВт
|
69,9
|
|
|
Номинальная полезная мощность, кВт
|
62,9
|
|
|
Общий объем, л
|
162
|
|
|
Объем греющего контура (первичный), л
|
82
|
|
|
Поверхность нагрева бака, м2
|
2,46
|
|
|
Потери давления в первичном контуре, мбар
|
30
|
|
|
Присоединение первичного контура
|
1"1/2"
|
|
|
Присоединение вторичного контура
|
3/4"
|
|
|
Вес сухой, кг
|
220
|
|
|
Газоход, мм
|
150
|
|
|
Давление в камере сгорания, мбар
|
0,1
|
|
|
Характеристики контура ГВС
|
|
Модель
|
HM 60N
|
|
Производительность при 40°С, л/10 мин
|
431
|
|
Производительность при 45°С, л/10 мин
|
369
|
|
Часовая производительность при 40°С, л/60 мин
|
1939
|
|
Часовая производительность при 45°С, л/60 мин
|
1661
|
|
Непрерывная производительность при 40°С, л/мин
|
1809
|
|
Непрерывная производительность при 45°С, л/мин
|
1550
|
|
Время нагрева до 60°С, мин
|
15
|
|
Расчетный режим:
|
|
температура греющей жидкости
|
90°С
|
|
температура холодной воды
|
10°С
|
|
Модель
|
A
|
B
|
C
|
D
|
E
|
F
|
H
|
|
HM60N
|
1638
|
538
|
542
|
1098
|
281
|
1583
|
390
|
